Válvula borboleta: Entenda sua Funcionalidade e Vantagens
O que é uma Válvula Borboleta?

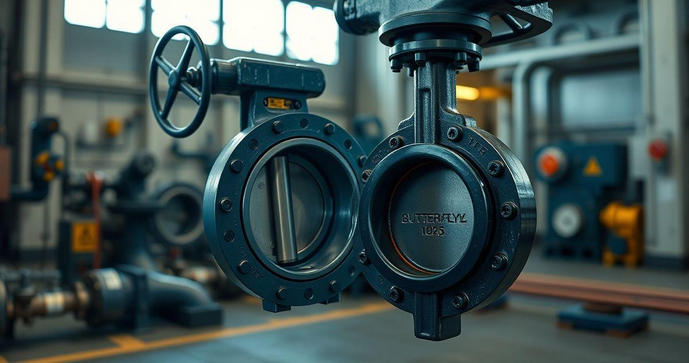

A válvula borboleta é um dispositivo mecânico utilizado para controlar o fluxo de fluidos em tubulações. Com um design em forma de disco, essa válvula é projetada para abrir ou fechar o fluxo ao girar 90 graus, permitindo uma operação rápida e eficiente.
Esse tipo de válvula é composto por um corpo, um disco ou lâmina, um eixo e um atuador. O disco, que é a parte responsável por bloquear ou permitir a passagem do fluido, gira em torno do eixo, possibilitando o ajuste da passagem de líquido ou gás. Quando a válvula está no modo fechado, o disco se posiciona perpendicularmente ao fluxo, evitando sua passagem.
As válvulas borboleta são frequentemente utilizadas em diversas aplicações industriais devido à sua capacidade de oferecer um excelente controle de fluxo com baixa perda de pressão. Elas são especialmente vantajosas em sistemas que requerem um desligamento rápido e eficiente.
Existem diferentes tipos de válvulas borboleta, incluindo a de flange, a de três vias e a wafer, cada uma adequada para aplicações específicas. Essa versatilidade torna a válvula borboleta uma escolha popular em diferentes setores, como água, gás, químico e petroquímico.
Como Funciona a Válvula Borboleta?
A operação da válvula borboleta é baseada no movimento rotacional do disco ou lâmina, que controla a passagem do fluido. Quando o atuador aplica força ao eixo, ele faz com que o disco gire em um ângulo de até 90 graus. Esse movimento é fundamental para abrir ou fechar a válvula de forma rápida e eficaz.
Quando a válvula está em posição aberta, o disco se alinha ao fluxo, permitindo que o fluido passe livremente. Nesse estado, a resistência ao fluxo é mínima, o que resulta em uma baixa queda de pressão. Já na posição fechada, o disco se coloca perpendicular ao fluxo, bloqueando completamente a passagem do fluido.
Dependendo do tipo de atuador utilizado, a válvula borboleta pode ser operada manualmente ou automaticamente. Atuadores manuais geralmente consistem em uma alavanca ou volante, enquanto atuadores automáticos podem ser elétricos, pneumáticos ou hidráulicos, possibilitando o controle remoto e a automação do sistema.
Em sistemas de controle de fluxo, as válvulas borboleta podem ser integradas a sensores e controladores, permitindo ajustes precisos em tempo real. Essa capacidade de automação é especialmente vantajosa em processos industriais que requerem monitoramento constante e rápido reagendamento de operações.
Vantagens da Válvula Borboleta em Sistemas de Fluido
As válvulas borboleta oferecem diversas vantagens em sistemas de fluido, tornando-as uma escolha preferencial em muitas aplicações industriais. Uma das principais vantagens é a sua capacidade de proporcionar controle de fluxo eficiente com baixa perda de pressão, permitindo uma operação mais econômica.
Outra vantagem significativa é a rapidez na abertura e no fechamento. Ao girar apenas 90 graus, as válvulas borboleta conseguem iniciar ou interromper o fluxo de forma eficiente, o que é crucial em situações que requerem uma resposta rápida.
Adicionalmente, o design compacto das válvulas borboleta contribui para uma instalação simplificada e uma economia de espaço. Elas ocupam menos espaço em comparação com outros tipos de válvulas, como as válvulas de esfera ou globo, tornando-as ideais para aplicações em locais com restrições de espaço.
As válvulas borboleta também se destacam pela versatilidade em sua aplicação. Podem ser utilizadas em uma ampla gama de indústrias, como tratamento de água, indústrias químicas, petroquímicas e sistemas de HVAC, atendendo a diferentes requisitos de temperatura e pressão.
Finalmente, as válvulas borboleta são conhecidas por sua capacidade de operar em alta frequência, suportando ciclos repetidos de abertura e fechamento sem comprometer a performance. Essa durabilidade contribui para uma manutenção reduzida e um aumento na vida útil do equipamento.
Aplicações Comuns da Válvula Borboleta no Setor Industrial
As válvulas borboleta são amplamente aplicadas no setor industrial devido à sua eficiência e versatilidade. Uma das aplicações mais comuns é no controle de fluxo em sistemas de água e esgoto, onde são utilizadas para gerenciar a passagem de líquidos em plantas de tratamento.
Outra área de aplicação é na indústria petroquímica, onde as válvulas borboleta desempenham um papel essencial na regulação de produtos químicos e na condução de vapores. Elas são utilizadas em todas as etapas, desde o armazenamento até o transporte, garantindo um controle seguro e eficaz.
No setor de HVAC (aquecimento, ventilação e ar condicionado), as válvulas borboleta são frequentemente empregadas para regular o fluxo de ar em dutos e equipamentos, contribuindo para a eficiência energética e conforto térmico dos ambientes.
Além disso, as válvulas borboleta são utilizadas na indústria alimentícia e de bebidas para o controle da passagem de líquidos, como sucos, cervejas e outros produtos. Elas atendem a normas rigorosas de higiene e permitem uma operação eficiente durante processos de produção e envasamento.
Por fim, elas são comumente encontradas em sistemas de refrigeração e climatização, onde ajudam a regular a circulação de refrigerantes, contribuindo para o aumento da eficiência e resposta rápida nas operações.
Instalação e Manutenção da Válvula Borboleta
A instalação da válvula borboleta requer atenção a detalhes específicos para garantir um funcionamento adequado e eficiente. O primeiro passo é verificar as especificações do fabricante e escolher a válvula mais apropriada para a aplicação, considerando fatores como pressão, temperatura e tipo de fluido.
Durante a instalação, é crucial assegurar que a válvula esteja alinhada corretamente no sistema de tubulação. Para isso, recomenda-se utilizar flanges adequadas e garantir que não haja tensão excessiva nos suportes. A válvula também deve ser posicionada em um local de fácil acesso para facilitar manutenções futuras.
Após a instalação, o próximo passo é a verificação das conexões. Todas as juntas devem ser apertadas conforme as especificações do fabricante para evitar vazamentos. É aconselhável realizar um teste de pressão para garantir que não haja falhas no sistema.
A manutenção da válvula borboleta é necessária para prolongar sua vida útil e assegurar um desempenho eficaz. Recomenda-se inspeções regulares, onde se deve verificar se há corrosão, desgaste nas peças móveis e acumulação de sujeira ou detritos ao redor do disco.
A lubrificação das partes móveis também é um ponto importante. Utilizar lubrificantes adequados, conforme as orientações do fabricante, ajudará a manter a válvula funcionando de maneira suave. Além disso, realizar a limpeza das fotocélulas e sensores, quando aplicável, garantirá a operação precisa e segura do sistema.
Finalmente, é essencial manter um registro das manutenções realizadas e das condições de operação para facilitar a identificação de problemas e planejamento de intervenções futuras. Em caso de falhas persistentes, consultar um especialista qualificado é recomendado para realizar diagnósticos mais precisos e intervenções necessárias.
Comparação entre Válvula Borboleta e Outros Tipos de Válvulas
A comparação entre válvulas borboleta e outros tipos de válvulas, como as válvulas de esfera e válvulas de globo, é fundamental para entender qual modelo é mais adequado para aplicações específicas. A válvula borboleta se destaca por sua leveza e design compacto, o que a torna ideal para ambientes onde o espaço é limitado.
Em comparação com as válvulas de esfera, as válvulas borboleta geralmente apresentam uma abertura e fechamento mais rápidos, devido ao movimento rotacional do disco. Contudo, as válvulas de esfera são mais eficazes em aplicações que exigem uma vedação hermética, já que fornecem um fechamento mais robusto.
Por outro lado, as válvulas de globo são conhecidas por oferecer um controle de fluxo mais preciso, pois permitem ajustes mais finos na passagem do fluido. No entanto, elas tendem a ter uma maior perda de pressão em relação às válvulas borboleta, que possuem um fluxo mais livre devido ao seu design.
Uma das principais vantagens da válvula borboleta em relação a outros tipos de válvulas é sua eficiência em aplicações de alta frequência de abertura e fechamento. Elas suportam ciclos repetitivos sem perder performance, enquanto válvulas de globo podem exigir manutenção mais frequente após utilização intensa.
Adicionalmente, o custo das válvulas borboleta é, frequentemente, inferior ao de válvulas de esfera e globo, tornando-as uma opção mais econômica, especialmente em projetos que requerem várias unidades. Assim, a escolha do tipo de válvula deve considerar fatores como espaço disponível, custo, necessidade de vedação e controle de fluxo desejado.
A válvula borboleta se destaca como uma solução eficaz na gestão de fluxo em diversas aplicações industriais. Sua estrutura simples, combinada a um desempenho confiável e eficiência de instalação, a torna uma escolha popular entre engenheiros e profissionais do setor.
Ao considerar suas vantagens, como a rapidez de operação, a leveza e a versatilidade, é evidente que a válvula borboleta oferece um excelente equilíbrio entre custo e desempenho. Ela se mostra especialmente adequada para sistemas que requerem operação frequente e controle preciso do fluxo.
A comparação com outras válvulas, como válvulas de esfera e globo, evidencia que, embora cada tipo tenha suas aplicações específicas, a válvula borboleta é uma opção viável para muitas indústrias, proporcionando uma base sólida para a escolha do equipamento adequado.
Portanto, a escolha de uma válvula borboleta deve ser considerada com base nas necessidades específicas do sistema, assegurando eficiência e performance em processos diversos. Ao seguir orientações de instalação e manutenção, é possível maximizar a vida útil e a funcionalidade deste componente essencial.
